SBGE-1型過程控制綜合實驗裝置
一、系統總體概述
過程控制綜合實驗裝置（Process Control System，簡稱PCS），是模仿現代工業生產過程中常見的物理量，諸如溫度、壓力、流量、液位等參數，對其進行測量、控制，分析過程參數變化特性，研究過程控制規律(如PID控制)的教學實驗設備，過程控制綜合實驗裝置選用智能化的工業用儀器儀表，接近工業實際，使用安全，運行穩定，維護簡單，性價比優越。本裝置集合多種控制方式，再現實際工業現場使用的控制手段，采用聲光報警系統，并提供用戶更友好的二次開發接口。
1、功能：
(1)可滿足"自動調節原理"，"過程控制"，"控制儀表"，"自動檢測技術與傳感器","計算機"及相關課程的教學實驗需求；
(2)可作為有關企業技術人員、儀表操作人員、系統運行監控人員的實習、培訓實驗設備。
2、技術支持：
公司依托浙江大學強大的技術支持，擁有過程控制實驗裝置的自主開發能力。在PCS系列產品的基礎上，結合控制領域的新理論、新方法，公司將源源不斷研制和創新實驗設備，開發各種先進控制算法，以適應高校教學實驗改革，滿足現代化教育發展的需要，促進向更高層次發展。
公司倡導誠信服務，竭力做好客戶服務和技術支持工作。通過直觀真實的實驗，使學生全面系統地了解過程控制系統的特性，學習掌握控制系統的設計與實現方法。
二、產品結構與特點：

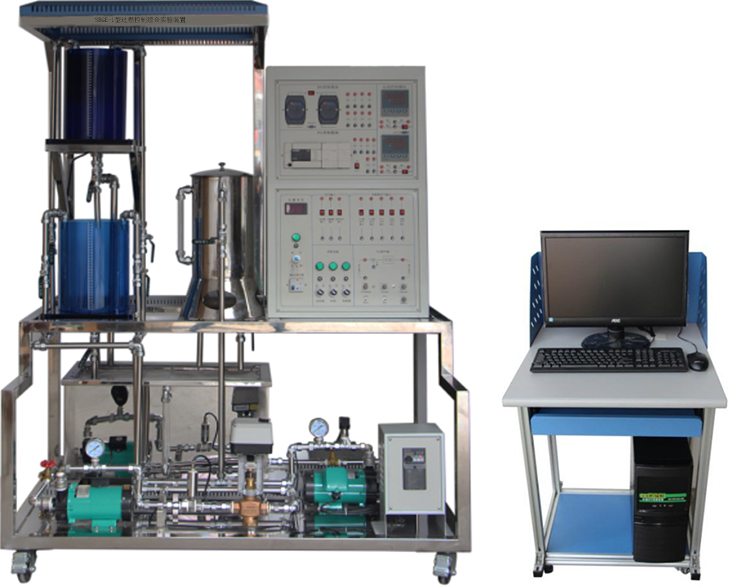

1、外形結構：
2、設備特點：
（1）分體式設計，模塊化組裝式結構，可以根據不同的需要選擇、PLC控制，儀表控制, ,DDC計算機直接控制組成不同的控制系統。含有常規水箱檢測控制裝置、鍋爐加熱裝置。設備可以實現多臺電腦控制系統，進行遠程網絡控制。
（2）二水箱配置；雙路供水系統。
（3）實驗柜完全敞開設計，內部器件全部可視，有利直觀教學和維護。
（4）人性化設計，配有儲水箱，進排水自控裝置，減輕實驗人員勞動強度。為實驗文明操作提供條件。
（5）裝置的儀表、部件均選用現代化技術工業級產品，智能化程度高。精度好，規格多樣。有利直觀教學和拓寬學生工業現場知識。為以后走上社會打好結實基礎。
（6）安全度高，系統配有漏電保護，帶保護套的專用實驗電源連線，及溫控箱防止無水加溫自動控制等，力求保護人身、設備安全。
（7）開放度好，在教師指導下，學生可觀察、可自己動手參與操作、可自行編程進行驗證、可根據記錄的實時曲線進行理論分析等。
（8）鍋爐加熱程控保護系統：
A、加熱電路加有保險管進行過載保護，并具有防干燒保護功能；
B、鍋爐加熱內膽加由水位液位保護裝置，水位不達到一定的高度，控制系統不能控制可控硅調壓器工作。
（9）人生安全及設備的保護措施：
A、加有電流型漏電保護器，防止設備漏電短路造成的設備及人身傷害。
B、各控制電路加有保險管，有效保護器件因過載造成損壞。
（10）電源啟停控制方式；采用啟停按鈕控制接觸器來控制電源的啟停。
（11）漏電保護裝置及安全性和安全承諾：
A、各種電源及各種儀表具有可靠的保護功能
B、各種電源及各種儀表的強電采用開關控制，學生不自行接線，不存在強弱電混插的問題。
C、實驗強電接線插頭采用封閉式結構，防止觸電事故的發生。
三、系統技術參數:
（1）單相三線AC～220V±10% 50Hz。
（2）工作環境：溫度-10℃～+40℃相對濕度＜85%。
（3）裝置容量：＜6KVA。
（4）電源有內、外電壓型漏電保護裝置和電流型漏電保護裝置。
（5）各測量儀表均要有保護功能。
（6）控制信號：電壓1～5V，電流4～20mA。
（7）上位計算機組態軟件組態王,全中文工控組態軟件進行開發的實驗系統。運行環境要求,可以組成網絡,一臺老師機可以控制十幾臺學生機,實現數據共享。
（8）可以同時對三個參數進行采集，比如，一組測流量，一組測溫度，一組測壓力；
（9）重量：實驗臺+實驗架，約重250Kg
（10）動力系統：功率可調的不銹鋼循環水泵:可組成不銹鋼泵＋電動調節閥＋渦輪流量計的動力流量調節系統，也可組成不銹鋼泵＋變頻器＋渦輪流量計的動力流量調節系統。單相可控硅移相調壓裝置、單相電加熱管組成鍋爐加熱動力系統。
（11）不銹鋼框架及不銹鋼安裝底板：不銹鋼框架安裝有機玻璃雙容串接水箱、帶夾套不銹鋼常壓鍋爐容器。不銹鋼安裝底板安裝固定不銹鋼支撐框架、檢測傳感執行裝置、管路等。
（12）水泵出水口帶快插接頭。
（13）有機玻璃串接水箱，每個水箱帶溢流管及下排水管及閥門，壓力液位傳感器接口。
（14）電源控制屏
總電源帶漏電保護的空氣開關控制，另控制屏內部設有電壓型漏電保護器、電流型漏電保護器，配有漏電報警指示燈和告警復位按鈕，安全性符合國際標準。實訓裝置需提供電網電壓指示。通過鑰匙開關和啟?？刂瓢粹o。并設置有執行元件輸入輸出接口、模擬量信號輸入輸出接口。
對象模擬板：繪制有控制對象的管路連接原理圖，圖上元器件的布置與實際被控對象的元器件分布相對應，實驗時直觀。
四、系統主要配置及功能介紹（以下為單套配置清單）
1、系統執行機構配置清單
序號 | 名 稱 | 規格、參數 | 特 點 | 數量 |
1 | 智能電動調節閥 | 等百分比特性內置侍服放大器,稀土永磁同步電機,體積小,力矩大.工作電壓 24VAC，輸入電流4-20mADC | 等百分比特性內置侍服放大器,稀土永磁同步電機,體積小,力矩大,比普通的電動閥貴 | 1只 |
2 | 單相磁力泵 | 無泄漏，低噪音，單相220VAC，90W。 | 聲音比較小,有利于實驗室保持安靜,工作的穩定性非常好 | 1臺 |
3 | 三相磁力泵 | 無泄漏，低噪音，三相220VAC，180W，揚程8米。 | —— | 1臺 |
4 | 交流變頻控制（日本三菱） | 采用日本三菱公司的FR-D720S-0.4K-CH型變頻器，控制信號輸入為4～20mADC或0～5VDC，交流220V變頻輸出用來驅動三相磁力驅動泵。 | —— | 1臺 |
5 | 溫控調壓模塊+散熱器 | 全隔離單相交流可控硅調壓模塊；控制信號：4-20mADC。 | 自行設計性能可靠安全 | 1套 |
6 | 加熱環 | 功率：1800W，220VAC。 | 具有防干燒保護功能 | 1只 |
2、傳感變送器清單
序號 | 名 稱 | 規格、參數 | 特 點 | 數量 |
1 | 擴散硅壓力變送器（液位） | 選用美國NovaSensor原裝進口的擴散硅隔離探頭。0.5級精度；輸出信號：選4-20mADC（二線制）；接頭及外殼材料：不銹鋼（1Cri18Ni9Ti）。 | 不銹鋼隔離膜片,適用范圍廣,高精度,高溫定性,高可靠性,結構精巧安裝方便,零點漂移小,它的價格是普通的傳感器的兩倍 | 2只 |
2 | 壓力變送器 | 選用美國NovaSensor原裝進口的擴散硅隔離探頭。0.5級精度；輸出信號：選4-20mADC（二線制）；接頭及外殼材料：不銹鋼（1Cri18Ni9Ti）。 |
| 1只 |
3 | Pt100溫度傳感器及溫度變送器 | Pt100：A級；溫度變送器：0.5級精度，0-100℃。 | —— | 1套 |
4 | 渦輪流量計及流量變送器 | （1）量程：選0-1200L/h；（2）輸出信號：4-20mADC；（3）精度：0.5級。 | 整個系統管道由鋁塑管和不銹鋼管連接而成，不會產生漏水現象。所有的手動閥門均采用優質球閥，流量計和壓力傳感器安裝在官道上以測量管道流量和水泵出水口壓力。 | 1套 |
3、控制系統配置清單
序號 | 名 稱 | 規格、參數 | 品 牌 | 數量 |
1 | 計算機在線計算自動控制模塊 | 用遠程數據采集模塊，D/A8024模塊4路模擬輸出4~20mA電流，A/D8017模塊8路模擬輸入1~5V。 | 集智達 | 1套 |
2 | 智能儀表控制系統 | AI 808P智能儀表 | 廈門宇電 | 2臺 |
3 | PLC控制系統 | 采用西門子S7-200 SMART主機CPU SR20(自帶以太網通訊口)，配置一個4入/2出模擬量模塊EM AM06，可完成所有單通道輸出、多通道輸入控制實驗。 | 德國西門子 | 1套 |
4 | ▲主機監測單元 | 電路部分采用超薄可折疊導電材料技術，實時檢測主機多路運行狀況（4路以上），并且帶液晶顯示和報警顯示，主機檢測單元可反復折疊不損壞電路，支持手機無線采集數據。不推薦手機數據線導入數據模式、不推薦WIFI及藍牙等手機數據接受模式。 | 碩博 | 1套 |
5 | ▲過程控制仿真實驗軟件 | （1）仿真系統模擬工業生產過程的四大熱工參數，包括液位對象，溫度對象，流量對象，壓力對象，無縫對接“過程控制實驗裝置”的控制系統，能夠完成基本對象特性測試、單閉環控制、串級控制、前饋反饋控制、流量比值控制等實驗，可以替代被控對象。 （2）仿真軟件要求在軟件設計有原理結構圖，具有可開發性。同時要求可開放源代碼給學校，供學生自己研究和設計，既滿足基本教學同時也可作為研究創新平臺使用。 ▲（3）要求提供流量和液位單回路、比值控制、串級控制系統 3 種實驗的Simulink 控制軟件建模界面和響應曲線。 （4）軟件具有以下界面圖： 1）單容水箱建模界面圖； 2）單容水箱建模響應曲線圖； 3）單容水箱控制界面圖； 4）單容水箱液位控制響應曲線； 5）比值流量實物控制圖； 6）比值流量控制響應曲線； 7）比值流量仿真圖； 8）比值流量仿真響應曲線； 9）上下水箱串級實物控制圖； 10）上下水箱串級液位控制響應曲線； 11）上下水箱液位串級模型仿真圖； 12）上下水箱串級液位仿真響應曲線； 13）上水箱液位流量串級實物控制圖； 14）上水箱液位流量串級試驗曲線； 15）上水箱液位流量串級仿真圖； 16）上水箱液位流量串級仿真響應曲線。 | 碩博 | 1套 |
6 | ▲物聯網控制系統 視頻演示4個節點1個匯節點 | 本設備需配置二種無線通訊模塊：Zigbee通訊模塊， WiFi通訊模塊。可以根據需要搭設不同的無線通訊傳感網。無線通訊傳感網主要由以下幾部分組成：AD轉換、發射部分、接收部分、上位機。 硬件系統： 無線數據采集控制器（8路模擬量輸入（A/D）輸入0-5v，0.01v分辨率。4路模擬量輸出（D/A）輸出0-5v，0.01v分辨率，8路數字量輸入（DI）， 4路數字量輸出（DO）。 1、主控單元模塊包括主控以CORTEX-M3為內核的STM32F103VET6主芯片及其外圍電路，3.5寸帶觸摸顯示屏，各無線模塊接口等等； 15系列單片機STC15L2K60S2及其外圍電路，藍牙和ZIGBEE模塊接口等等。各無線數據傳輸模塊均已接入到二者上面，包括主控單元模塊上面的WIFI 模塊（本WIFI模塊只與路由器連接）。數據采集單元模塊上模塊（從機），ZIGBEE模塊（B端），分別可以和主控單元模塊上ZIGBEE模塊（B端）通信，主控單元的模塊與數據采集單元的模塊通過交互通信實現數據交換，最終結果可通過WIFI發送到電腦終端。 2、WiFi通信模塊：最高傳輸速率230400bps，TCP連接最大連接數>20UDP連接最大連接數>20串口波特率50~230400bps工作溫度：-20 ~ 60°C，工作濕度：10%-90%RH（不凝結）。 3、ZigBee模塊：CC2530F256，無線頻率：2.4 GHz工作電壓：2 V~3.6 V，輸出功率：4.5 dBm該模塊使用STM32F103作為主控制器，完成傳感器數據的采集與處理，利用WiFi模塊可以將傳感器數據上傳到移動安卓等網絡設備上，利用有線網、無線網等可以遠程訪問傳感器數據；利用ZigBee模塊組建無線傳感網絡。 |
| 1套 |
4、軟件系統配置清單
序號 | 名 稱 | 規格、參數 | 品 牌 | 數量 |
1 | 組態王控制軟件 | 組態王軟件 | 組態王 | 1套 |
2 | 智能儀表控制軟件 | —— | —— | 1套 |
3 | PLC編程軟件 | step 7 MicroWIN | 西門子 | 1套 |
4 | PLC應用軟件 |
|
| 1套 |
5 | 過控仿真軟件 |
|
| 1套 |
6 | 無線控制網絡軟件 |
|
| 1套 |
7 | 提供實驗指導書，實驗教學PPT,實驗操作視頻等相關技術資料 |
5、其他設備
序號 | 名 稱 | 規格、參數 | 品 牌 | 數量 |
1 | 實驗用淡藍色透明有機玻璃水箱 | 包括上水箱、下水箱和儲水箱。上、下水箱采用優質有機玻璃，水箱容積17.5*10-3m3采用優質有機玻璃，水箱底部均接有壓力傳感器。儲水箱由不銹鋼板制成 |
| 2只 |
2 | 不銹鋼溫控實驗箱 | 帶夾套的不銹鋼常壓加熱鍋爐容器：內膽容積>=Φ10×50（通動態被加熱水），帶單相不小于1.5KVA電加熱管，夾套>=Φ15×40（帶保溫棉），加熱鍋爐容器做成全封閉式，內膽安裝Pt100溫度傳感器。 |
| 1只 |
3 | 不銹鋼儲水箱 | 內有獨特的結構設計和不銹鋼過濾網，拆洗方便 |
| 1只 |
4 | 儲水箱自動進、排水裝置 | 其中儲水箱底部裝有出水閥，水箱需要更換水時，把出水閥打開將水直接排出。 |
| 1套 |
5 | 繼電器 | 小型繼電器 | 國產 | 1只 |
6 | 電磁閥 | 電磁閥作為電動調節閥的旁路，可以實現階躍和脈沖干擾，通過手動閥開度可調節階躍和脈沖干擾的大小。 | 國產 | 1只 |
7 | 液面探頭 | 自制 |
| 2只 |
8 | 配有24v直流穩壓電源 | 提供直流24V電源 |
| 1只 |
9 | 全部不銹鋼管及配件，增加設備的使用壽命。 | 外加工 |
| 1套 |
10 | 電腦桌 | 型材和鈑金結構，用于放置計算機，下方裝有萬向輪。 |
| 1臺 |
11 | 帶護套手槍式連接導線及配件 | 采用高可靠護套結構手槍插連接線，里面采用無氧銅抽絲而成頭發絲般細的多股線，外包丁晴聚氯乙烯絕緣層，插頭采用實芯銅質件外套鈹輕銅彈片。 |
| 1套 |
五、系統能完成的實驗項目
（一）特性實驗
1、水箱單容特性實驗
2、水箱雙容特性實驗
3、上下水箱雙容特性實驗
4、電動閥流量特性實驗
5、變頻器流量特性實驗
6、溫度特性實驗
7、鍋爐內膽水溫測試
（二）單回路控制實驗
1、單容液位定制控制實驗
2、變頻器支路單容液位控制實驗
3、上下水箱雙容液位定制控制實驗
4、鍋爐內膽壓力定值控制實驗
5、電動調節閥支路單閉環流量控制實驗
6、變頻器支路單閉環流量控制實驗
7、鍋爐內膽溫度控制實驗
（三）串級控制實驗
1、水箱液位串級控制實驗
（四）變頻恒壓實驗
1、變頻恒壓供水實驗
（五）物聯網無線通訊傳感網
1、ZIGBEE通訊實驗（提供軟件界面）
2、ZIGBEE組網實驗（提供軟件界面）
3、WiFi通訊實驗與電腦通信（提供軟件界面）
4、PID參數調節與控制（提供軟件界面）
5、觸摸屏顯示功能（提供軟件界面）
6、手機APP顯示與控制（提供軟件界面）
教師機內容
▲1、主機監測單元測試
▲2、手機app控制
▲3、手機微信端報警設置
過程控制的仿真和基于MATLAB/RTW實時控制實驗
1、過程控制的仿真實驗（含以下"2、基于MATLAB/RTW實時控制實驗"所有實驗）
2、基于MATLAB/RTW實時控制實驗
1）對象特性測試實驗
① 上水箱特性測試實驗
② 下水箱特性測試實驗
③ 二階液位特性測試實驗
④ 溫度鍋爐對象特性測試實驗
⑤ 調節閥流量特性測試實驗
2）單回路控制系統實驗
① 壓力單閉環控制系統實驗
② 溫度單閉環控制系統實驗
③ 液位單閉環控制系統實驗
④ 流量單閉環控制系統實驗
⑤ 雙容液位控制系統實驗
3）串級控制系統實驗
① 上水箱液位和流量的串級控制系統實驗
② 上、下水箱液位串級控制系統實驗
4）流量比值控制系統實驗
5）液位解耦控制系統實驗
6）前饋反饋控制系統實驗
7）溫度純滯后預估（Smith）控制系統實驗
