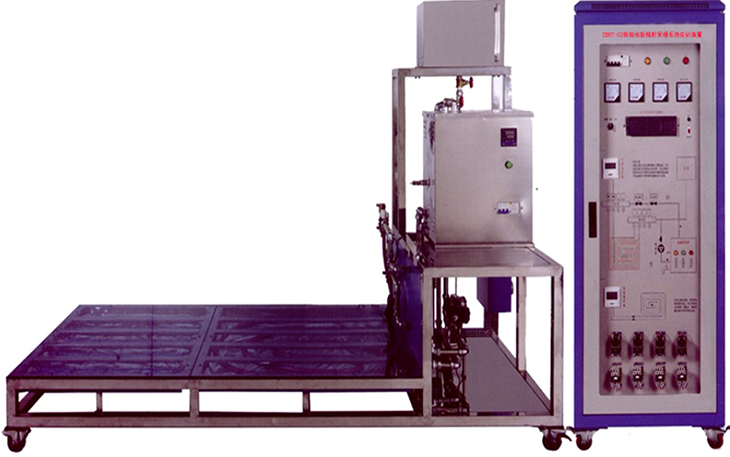

SBRN-A熱能地板輻射采暖系統實訓裝置
一、概 述
熱能地板輻射采暖系統實訓系統"以可編程控制器PLC為控制核心，上位機組態軟件作為監控界面，實時顯示工作狀態與運行參數。系統主要由電熱水鍋爐、供熱管道和散熱片三個基本部分組成，并設有膨脹水箱、循環水泵、熱量表、自力式壓差控制閥、電動流量調節閥、電磁閥、自動排氣閥、溫度采集模塊、壓力采集模塊、流量采集模塊等附屬設備，適用于高職院校、職業學?？照{(diào)工程專業、供熱通風和建筑專業等相關課程的教學實訓。本裝置是將地板采暖系統微型化,采用半實物化實訓教學模式。直觀展示了地板采暖系統的系統結構、工作原理，便于教學演示講解及學生對課本知識的理解掌握。
二、 特 點
1. 本裝置采用敞開式結構設計，并設有多處溫度和壓力測量?jī)x表，便于學生觀察、了解各種參數的變化情況和系統的工作狀況。
2. 低溫地板輻射采暖埋管采用雙回型輔設方式。
3. 采暖管材采用交連聚乙烯PEX塑料管，具有抗老化、耐腐蝕、不結垢、承壓高、無環境污染、不易滲漏、水阻力及膨脹系數小等特點。
三、 技術性能
1. 輸入電源：?jiǎn)蜗嗳€～220V±10% 50Hz
2. 工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3. 裝置容量：＜10kVA
4. 重 量：200kg
5. 安全保護：設有電流型漏電保護、接地保護，安全符合相關國家標準
6.尺寸：4000*1000*1800
四、 系統配置
裝置采用鋁型材框架底座，以多層結構形式展示其內部結構，側面采用有機玻璃封板，內部管材采用塑料管。地板采暖主要由熱源、采暖地面層、采暖塑料管道和溫控系統組成，熱源采用電熱水鍋爐。
地板輻射采暖系統墊層主要由地暖專用盤管、復合保溫板、反射層（鋁箔）、組合分集水器、熱電閥和液晶溫控器、地暖剖面等構成。
1. 地暖專用盤管
材質：PEX（高密度交連聚乙烯管）
性能：耐溫＜100℃，內壁平滑、水阻小、不易結垢，設計使用壽命五十年以上
功能：溫水在管內循環加熱地表層，以輻射的方式向室內散熱
2. 復合保溫板層
組成：聚苯乙烯（EPS） 保溫板（厚度：1mm）
功能：保溫、隔熱、防潮、隔聲
3. 反射層（鋁箔）
功能：加強保溫層的防潮、防水、隔熱性能。由于鋁的導熱性好，可有效分散管內溫水所傳遞的熱量，從而使熱量均勻的散布在整個平面上，減少管路下部的局部高溫老化的影響，提高整個地暖結構層的使用壽命。
4. 組合分集水器
組成：分集水器干管（采用黃銅精密擠壓制造而成，不生銹，內外壁光滑）、自動排氣閥、卸水閥。
功能：將支管供回水分配到各個環路，同時排氣閥可以排除管內的氣體，內置調節閥可調節各環路的水流量，從而達到控制采暖溫度的目的。
五、 實訓項目
1. 低溫地板輻射采暖系統結構及設備工作原理的了解和掌握
2. 低溫地板輻射采暖系統啟動、運行和調試
3. 低溫地板輻射采暖系統運行工作情況記錄、運行參數檢測
六. 熱能地板輻射采暖系統實訓設備配置表
編號 | 名稱 | 單位 | 數量 |
|
1 | 配電控制柜，網絡式機柜 | 套 | 1 | 1700*700*700MM,采用藍色框架結構，白色為搭配色，前后開門，方便實訓操作，前門采用玻璃裝飾，美觀大方 |
2 | 實訓臺 | 套 |
| 1000*2000*1700MM |
3 | 帶漏電開關 | 只 |
| 32A |
4 | 保險 | 臺 | 1 | 32A |
5 | 450V電流表，30A電流表 | 個 | 1 | 6L2 |
6 | 按鈕 | 套 | 3 | 自 |
7 | 開關電源:為控制系統提供電源 | 套 | 1 | Q100.:提供+24V.+5V |
8 | 中間繼電器 | 套 | 3 | 24V |
9 | 交流接觸器 | 套 | 3 | 220V |
11 | 12位接線端子 | 套 | 2 |
|
12 | 本地/遠控動旋鈕開關 | 只 | 1 | 一組常開，一組常閉 |
13 | 通信線模塊 | 只 | 1 |
|
14 | 水泵 | 個 | 1 | 220L |
15 | 控制實訓軟件 | 套 | 1 |
|
16 | 10K傳感器 | 只 | 7 |
|
17 | plc控制器 | 臺 | 1 |
|
18 | 溫度傳感器 | 個 | 8 |
|
19 | 壓力變送器，4-20MA | 只 | 1 |
|
20 | 可移動式學生終端計算機臺架 | 套 | 1 | 鋼木結構≥ 材500×550×900 mm） |
21 | 熱量表4-20MA | 個 | 1 |
|
22 | 模擬鍋爐 | 臺 | 1 |
|
23 | 分水器 | 只 | 1 |
|
24 | 膨脹水箱 |
|
|
|
25 | 手閥 | 只 | 2 |
|
26 | 自動排氣閥 | 只 | 1 |
|
27 | 電磁閥 | 個 | 1 |
|
28 | 流量計4-20MA | 個 | 1 |
|
29 | 溫度控制器 | 個 | 液晶 |
|
30 | 電動流量調節閥 | 個 | 1 |
|
31 | 散熱片 | 個 | 1 |
|
32 | 自力式壓差控制閥 | 個 | 1 |
|
33 | 管道 | 個 | 1 |
|
