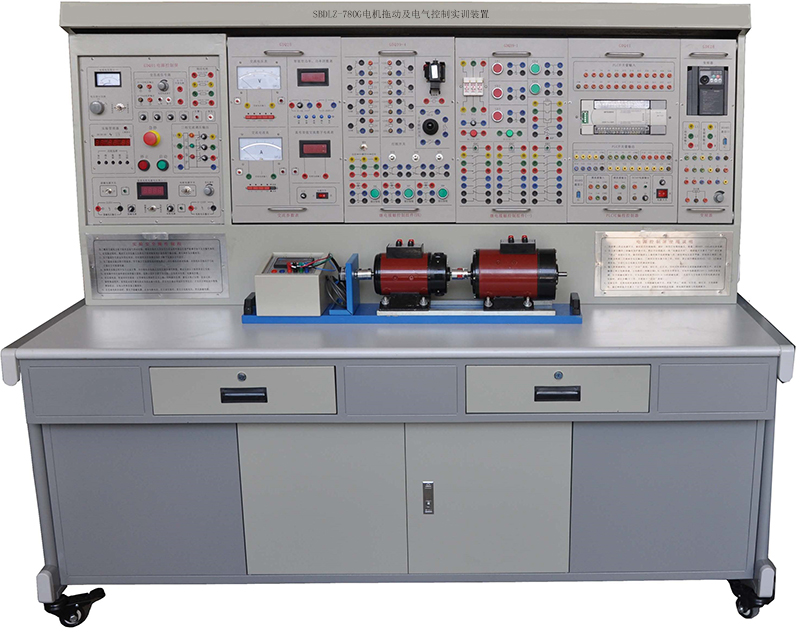

SBDLZ-780G電機拖動及電氣控制實訓裝置
一、 概述
電機與拖動實訓裝置核心適用于職業院校、高等院校(電氣、機電、自動化等相關專業),以及電工技能培訓機構、電機/電氣設備企業研發/培訓部門。
電機拖動及電氣控制實訓裝置是根據職業教育改革和發展的需要而研制的。該實驗裝置包括電力拖動系統的動力學,交流和直流電動機的電力拖動、常用低壓電器及繼電器控制系統的設計等內容。該實驗裝置適用于自動化專業與機電一體化專業開設的《電機及拖動基礎》、《工廠繼電器接觸控制》等課程的技能訓練。

二、裝置特點
采用掛件結構,搭配靈活、可任意更改實驗組件增加實驗內容,便于二次開發及功能擴展。
實驗裝置由電源控制屏、實驗桌、實驗組件、電機、電機導軌及實驗導線等組成。
實驗裝置包含了部分電機學試驗及所有電機拖動及控制的實驗項目,使學生能夠了解基本的理論知識及熟練掌握操作技能。
三、技術性能
1.輸入電源:三相四線(或三相五線)~380V±10% 50Hz
2.工作環境:溫度-10℃~+40℃ 相對濕度<85%(25℃) 海拔<4000m
3.裝置容量:≤1.5kVA
4. 重量:250kg
5.外形尺寸:1870mm×700mm×158mm
四、基本配置及功能
(一)GDQ01電源控制屏(鐵質雙層亞光密紋噴塑結構,鋁質面板)
1.交流電源部分
提供三相0~450V可調交流電源,同時可得到單相0~250V可調的交流電源,配有一臺三相同軸聯動自耦調壓器(規格:1.5kVA、0~450V)??烧{(diào)交流電源輸出處設有過流保護裝置??刂破恋墓╇娪蓡?、停按鈕進行控制,同時配有一只急停按鈕,便于切斷電源,還配有一只指針式交流電壓表,通過切換和轉換開關,可方便地指示三相電網輸入和三相調壓輸出的每一相的線電壓。
2.高壓直流電源兩路
提供220V(0.5A)勵磁電源(具有短路保護)及0~250V(3A)連續可調電樞電源(電源內部具有過載保護功能)各一路,并設有一只直流數顯電壓表用以監測可調直流電樞電源輸出。
3.控制屏其它設施
控制屏正面大凹槽內,設有兩根鋼管,可掛置實驗組件。凹槽底部設有多個單相三芯220V電源插座、控制屏兩側設有單相三極220V電源插座、三相四極380V電源插座,為實驗組件的供電提供了方便。
(二)GDQ02實驗桌
實驗桌為鐵質雙層亞光密紋噴塑結構,桌面為防火、防水、耐磨高密度板,結構堅固,形狀似長方體封閉式結構,電腦桌聯體設計,造型美觀大方;設有一個抽屜用于放置工具、存放資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實驗桌底部裝有四個萬向輪,便于移動。
(三)實訓掛件
1、DQ39繼電接觸控制(一)
提供交流接觸器(線圈電壓220V)三只,熱繼電器一只,電子式時間繼電器(通電延時,工作電壓220V)一只,變壓器(220V/26V/6.3V)、整流電路、能耗制動電阻(10Ω/25W)各一組,帶燈按鈕(黃、綠、紅各一只)三只。面板上畫有器件的外形,并將各器件的工作端子引到面板上,供實驗接線用,器件的工作狀態均有發光二極管指示。
2、DQ39-1 繼電接觸控制(二)
提供中間繼電器(或交流接觸器)(線圈電壓220V)二只,熱繼電器一只,熔斷器三只,轉換開關三只,按鈕一只,行程開關四只,信號燈、保險絲座各一只。各器件的工作端子均已引到面板上,供實驗接線用,中間繼電器及熱繼電器的工作狀態用發光二極管指示。
3、DQ22 直流數字電壓、毫安、安培表
(1)直流數顯電壓表(1只):測量范圍0~300V,三位半數顯,輸入阻抗為10MΩ,精度為0.5級。
(2)直流數顯毫安表(1只):測量范圍0~2000mA,三位半數顯,精度為0.5級,具有短路保護功能。
(3)直流數顯電流表(1只):測量范圍0~5A,三位半數顯,精度為0.5級,具有短路保護功能。
4、GDQ25交流參數表
(1)智能功率、功率因數表(1只):由一套微電腦,高速、高精度A/D轉換芯片和全數顯電路構成。通過鍵控、數顯窗口實現人機對話的智能控制模式。為了提高測量范圍和測試精度,將被測電壓、電流瞬時值的取樣信號經A/D變換,采用專用的DSP計算有功功率、無功功率。單相功率P的測量,其精度為0.5級;電壓、電流量程分別為450V、5A,可測量單相、三相負載的有功功率、無功功率、功率因數及負載的性質等。
(2)真有效值交流數字電流表(1只):測量范圍0~5A,量程自動判斷、自動切換,精度0.5級。
(3)交流數字電流表(1只):測量范圍0~5A,。
(4)交流數字電壓表(1只):測量范圍0~500V。
5、DQ26三相可調電阻器
三組90Ω×2/1.3A瓷盤電阻,各繞組端均引線至面板上,可完成串聯、并聯及串并聯多種結合方式。
6、DQ27 三相可調電阻器
三組900Ω×2/0.41A瓷盤電阻,各繞組端均引線至面板上,可完成串聯、并聯及串并聯多種結合方式。
7、DQ29 電阻器組件
一組90Ω×2/1.3A瓷盤電阻、一組900Ω×2/0.41A瓷盤電阻,各繞組端均引線至面板上,可完成串聯、并聯及串并聯多種結合方式。
8、DQ31C熔斷器及開關板
提供熔斷器及開關組件功能。
(四)DQ03-1固定電機導軌、光碼盤測速系統及智能數顯轉速表
固定電機的導軌平整度好,無應力變形,加工精細,同心度與互換性好,能保證電機與電機、電機與測功機之間同心度連接。電機運行時噪聲小,參數典型,能較好滿足實驗的要求。
(五)電機
1.DQ09直流并(他)勵電動機(DC220V、185W、1500RPM)一臺
2.DQ19校正直流測功機(DC220V、355W、1500RPM) 一臺
3.DQ10三相鼠籠異步電動機(AC380(Y)/220V(△)、100W、1420RPM)一臺
4.DQ11三相線繞式異步電動機(AC220V/Y、120W、1380RPM) 一臺
5.DQ20三相鼠籠異步電動機(AC380V/Y)一臺
(六)SY07實驗連接線及配件
根據不同實驗項目的特點,配備兩種不同的實驗連接線,強電部分采用高可靠護套結構手槍插連接線(不存在任何觸電的可能),里面采用無氧銅抽絲而成頭發絲般細的多股線,達到超軟目的,外包丁晴聚氯乙烯絕緣層,具有柔軟、耐壓高、強度大、防硬化、韌性好等優點,插頭采用實芯銅質件外套鈹輕銅彈片,接觸安全可靠;弱電部分也護套結構手槍插連接線;數模信號部分采用彈性鈹輕銅裸露結構連接線。三種導線只能連接對應的配套插座,這樣大大提高了實驗的安全及合理性。
五、實驗項目
1. 電機基礎實驗
1)直流他勵電動機的認識
2)直流他勵電動機的空載試驗
3)直流他勵電動機的工作特性
4)三相鼠籠式異步電動機認識
5)三相鼠籠式異步電動機空載試驗
6)三相鼠籠式異步電動機堵轉試驗
7)三相鼠籠式異步電動機工作特性
2. 電機拖動部分
直流他勵電動機拖動實驗
1)直流他勵電動機固有機械特性
2)直流他勵電動機人為機械特性
3)直流他勵電動機能耗制動機械特性
4)直流他勵電動機倒拉反轉制動機械特性
5)直流他勵電動機電源反接制動機械特性
6)直流他勵電動機回饋制動機械特性
三相異步電動機拖動實驗
1)三相異步電動機固有機械特性
2)三相異步電動機人為機械特性
3)三相異步電動機能耗制動機械特性
4)三相異步電動機反接制動機械特性
5)三相異步電動機回饋制動機械特性
繼電接觸控制與電力拖動(電氣控制)的實驗
1)三相異步電動機點動和自鎖的控制線路
2)三相異步電動機正反轉的控制線路
3)順序控制線路
4)三相鼠籠異步電動機降壓起動的控制線路
5)三相線繞式異步電動機起動的控制線路
6)三相異步電動機能耗制動的控制線路
7)三相異步電動機單向啟動及反接制動的控制線路
8)兩地控制的線路
9)工作臺往返循環控制的線路
六、電機拖動及電氣控制實訓設備清單列表
1 | GDQ01 | 電源控制屏 | 1套 |
2 | GDQ02 | 實驗桌 | 1張 |
3 | DQ03-1 | 固定電機導軌、光電編碼器及智能數顯轉速表 | 1件 |
4 | DQ39 | 繼電接觸控制(一) | 1件 |
5 | DQ39-1 | 繼電接觸控制(二) | 1件 |
6 | DQ22 | 直流數字電壓、毫安、安培表 | 2件 |
7 | GDQ25 | 交流參數表 | 1件 |
8 | DQ26 | 三相可調電阻器 | 1件 |
9 | DQ27 | 三相可調電阻 | 1件 |
10 | DQ29 | 可調電阻器,電容器 | 1件 |
11 | DQ31C | 熔斷器及開關板 | 1件 |
12 | DQ19 | 校正直流測功機 | 1臺 |
13 | DQ09 | 直流并勵電動機 | 1臺 |
14 | DQ10 | 三相鼠籠式異步電動機 | 1臺 |
15 | DQ11 | 三相線繞式異步電動機 | 1臺 |
16 | DQ20 | 三相鼠籠式異步電動機(AC380V/Y) | 1臺 |
17 |
| 高可靠護套結構手槍插實驗連接線及配件 | 1套 |
18 | ★配套教學資源 | 購6臺以下無此項配置 | 共1套 |
